Network

VLAN

gluecode 2019. 7. 20. 04:51

VLAN이란 Virtual Local Area Network의 약어로 물리적인 하나의 포트에 가상의 N개의 LAN을 만드는 기술.

전세계 인프라에 없어선 안 될 중요한 요소중 하나.



VLAN은 Ethernet Frame에 한 필드를 차지하며, 필드를 차지할 때에는 802.1q라는 필드로 추가됨.

이때, 802.1q header안에 TPID / Priority / CFID / VID 필드가 포함되어 있으며, 이 부분을 보고 네트워크 장비가 처리를 판단함.



(네트워크 장비를 다룰때에 직접적인 연관이 있는 Untag, Tag, Native VLAN은 다음 포스팅에)









  • 일반적인 이더넷 상의 프레임.

Ethernet Frame Format (802.1q X)



  • TAG가 붙은 이더넷 VLAN Frame (FCS : Frame Check Sequence)

Ethernet Frame Format (802.1q O)

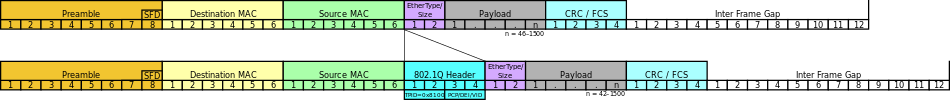

  • 상세(위키)

Ethernet Frame Format 비교













참조링크 :



https://en.wikipedia.org/wiki/IEEE_802.1Q

https://networkdirection.net/articles/network-theory/taggeduntaggedandnativevlans/
